閘門啟閉機系列
QZ型不銹鋼渠道閘門
發布時間：2018-07-02 點擊次數：3752 次
用途
QZ型渠道閘門廣泛應用與給水排水工程，用以截斷渠道內的水流，其工作介質為常溫下的原水、清水、污水。
主要特點
1、閘門的過水?dāng)嗝媾c渠道等寬；超寬型可制作成雙吊點啟閉；
2、對渠道深度的適應性強；
3、橡膠密封，止水性能好；
4、不銹鋼制作、防腐性能好；
5、全手工操作，啟閉輕便、對偏遠無電地區的使用方便。
閘門性能表
QZ型渠道閘門廣泛應用與給水排水工程，用以截斷渠道內的水流，其工作介質為常溫下的原水、清水、污水。
主要特點
1、閘門的過水?dāng)嗝媾c渠道等寬；超寬型可制作成雙吊點啟閉；
2、對渠道深度的適應性強；
3、橡膠密封，止水性能好；
4、不銹鋼制作、防腐性能好；
5、全手工操作，啟閉輕便、對偏遠無電地區的使用方便。
閘門性能表
| 序號 | 名稱 | 符號 | 數值 |
| 1 | 其它大工作水壓 | Mpa | 0.06 |
| 2 | 工作介質酸堿度 | PH | 6-9 |
| 3 | 其它大泄漏量（密封長度） | 1/m.min | ≤1.25 |
| 4 | 啟門其它大手動力 | N | ≤150 |

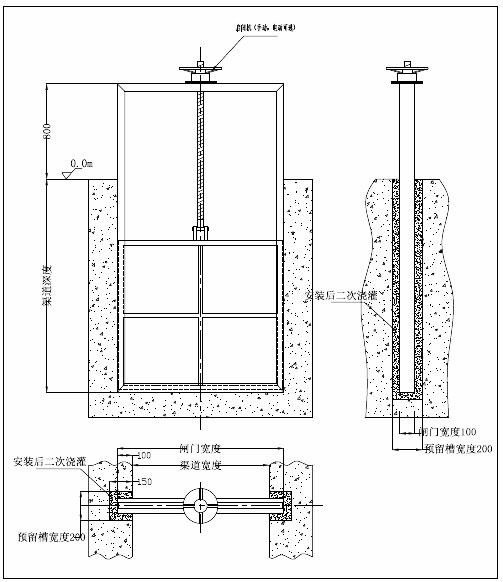

外形示意圖
訂貨須知
1、客戶訂貨時應提供土建結構圖、工藝圖；
2、若大規模渠道閘門需要電動啟閉時，本公司可配置；
3、有特殊規格或密封要求訂貨時需標明，可代為設計制作。
尺寸安裝表
1、客戶訂貨時應提供土建結構圖、工藝圖；
2、若大規模渠道閘門需要電動啟閉時，本公司可配置；
3、有特殊規格或密封要求訂貨時需標明，可代為設計制作。
尺寸安裝表
| 規格型號 | 安 裝 尺 寸 （mm） | |||
| A | B | C | H | |
| 500×600 | 620 | 500 | 100 | 600 |
| 800×500 | 912 | 900 | 200 | 500 |
| 1000×800 | 1120 | 1000 | 120 | 800 |
| 1200×1000 | 1320 | 1200 | 120 | 1000 |
| 1200×1200 | 1320 | 1200 | 120 | 1200 |
| 1400×1000 | 1530 | 1400 | 150 | 1000 |
| 1800×1200 | 1950 | 1800 | 150 | 1200 |
| 2500×1500 | 2650 | 2500 | 200 | 1500 |
| 2000×5000 | 2150 | 2000 | 200 | 5000 |
| 2500×4000 | 2650 | 2500 | 200 | 4000 |
